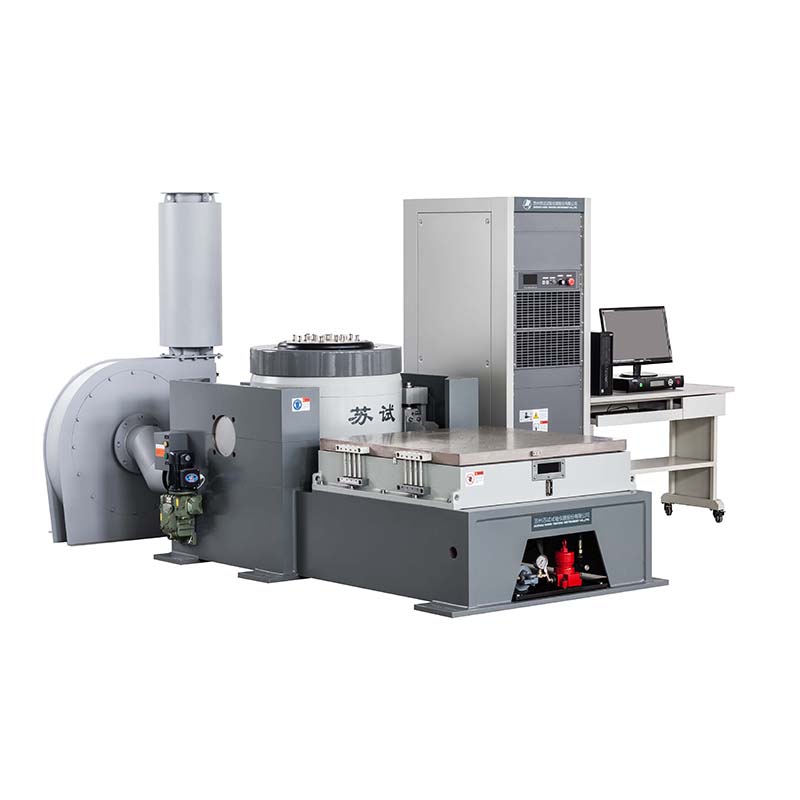

Il sistema di vibrazione elettrodinamica standard raffreddato ad aria è adatto a una varietà di vibrazioni tipiche per ricambi auto, componenti elettronici, screening delle sollecitazioni di prodotti aerospaziali e requisiti di test di simulazione.
Caratteristiche
Intervallo di frequenza utilizzabile: 2~5000Hz
Una gamma completa di funzioni di protezione
Manutenzione conveniente
Doppia struttura magnetica, densità di flusso vagante inferiore
Anti-ribaltamento e buona capacità di orientamento
Lo spostamento di alcuni sistemi può essere esteso a 76 mm
Struttura di carico a molla centrale, elevata capacità di carico utile
Design dell'isolamento della molla pneumatica, frequenza di risonanza inferiore del corpo dell'agitatore
Momento eccentrico ammissibile assiale trasversale (N×m)
196
196
196
300
300
490
490
490
980
980
980
Avviso: '*' significa che lo spostamento di questo sistema può espandersi fino a 76 mm (pp).
Modello
DC-100-2
DC-200-3
DC-300-3
DC-600-6
DC-1000-15
DC-2200-26
DC-3200-36
DC-4000-40
DC-5000-50
DC-6000-60
DC-7500-80
Intervallo di frequenza utilizzabile (Hz)
2～4500
2～4500
2～5000
2～5000
2 ~ 3500
2～3000
2～2500
2～2800
2～2700
2～2500
2～2400
Tasso di forza sinusoidale (kN)
0.98
1.96
2.94
5.88
9.8
21.56
31.36
39.2
49
58.8
73.5
Accelerazione massima (m/s²)
490
980
980
980
980
980
980
980
980
980
980
Spostamento massimo (mm)
25
25
40
51
51
51*
51*
76
51*
51*
76
Carico utile statico massimo (kg)
70
70
120
200
200
300
500
500
1000
1000
1000
Vibratore
DC-100
DC-200
DC-300
DC-600
DC-1000
DC-2200
DC-3200
DC-4000
DC-5000
DC-6000
DC-7500
Massa effettiva dell'armatura (kg)
2
2
3
6
10
22
32
40
49
58
75
Diametro armatura (φmm)
110
110
150
200
240
320
400
400
445
445
445
Momento eccentrico ammissibile assiale trasversale (N×m)
196
196
196
300
300
490
490
490
980
980
980
Avviso: '*' significa che lo spostamento di questo sistema può espandersi fino a 76 mm (pp).
